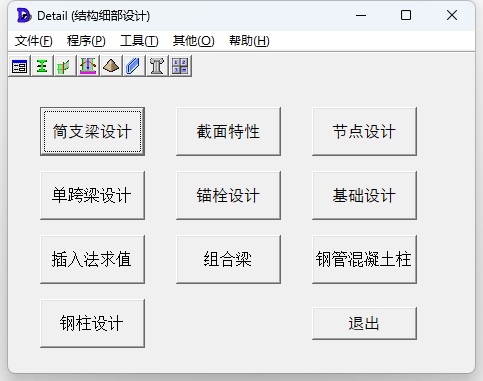

软件下载：Detail(钢结构细部设计) 20081208 （直接点击右键另存为即可下载）
Detail结构细部设计软件，是关于钢结构细部的设计程序，它包含：截面特性、简支梁、拼接节点 、锚栓、单跨梁、组合梁、钢管混凝土柱等内容。主要针对钢结构设计人员设计计算一些结构细部构件、节点等，同时为计算提供工程记录、打印计算书等内容。对提高设计速度、结构快速设计有很大的帮助作用。 另外，对于工程的概预算也有很大的参考和帮助作用。 新增计算书预览、页面布置等等。

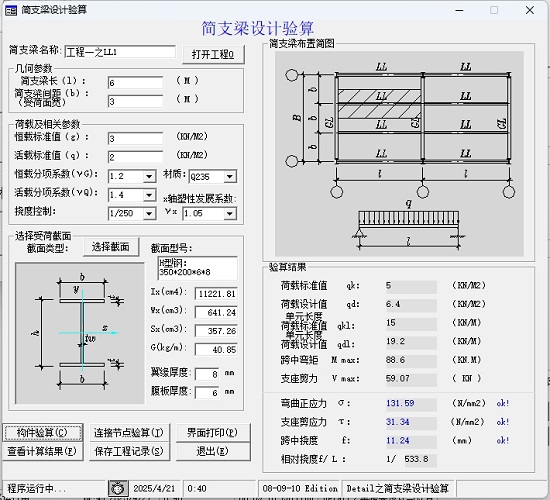

简支梁模块：最适合于楼板次梁的计算。当然简支构件同样可以使用，但在控制侧向稳定时需另行考虑。根据梁的受荷情况及基本参数，验算构件的截面，并可以验算连接节点强度，导出计算书，保存工程记录。对设计人员很大的帮助作用。
构件的截面形式由以前单一的H型钢扩展到包含矩形管、槽钢、工字钢等形式，可以多些选择。这也是几种比较常用的形式，如采用其他形式（如圆管、组合构件等）可以选择“自定义”型。
截面特性模块：是钢结构设计和钢结构预算中使用频率最高的模块之一。它可以很方便地用于计算截面的特性。给设计和预算做有力的参考。目前可以计算的截面：H型钢、C型钢、Z型钢、工字钢、槽钢、角钢、圆钢和圆管、矩形管。

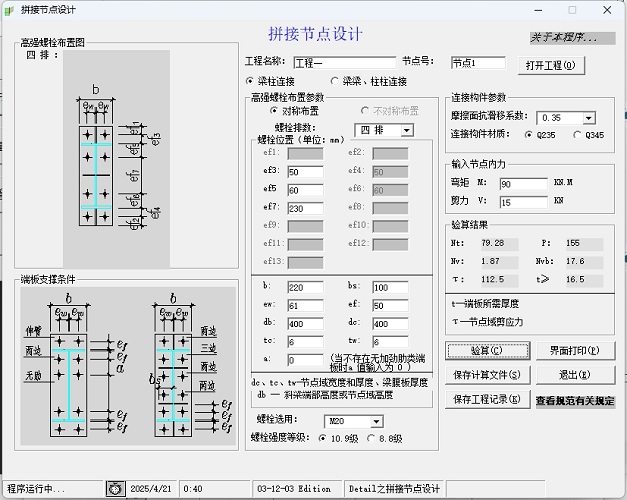

节点设计模块：主要用于轻钢梁柱、梁梁（柱柱）连接节点计算。主要验算的内容：螺栓的抗拔能力、抗滑移、端板厚度、节点域板剪应力、腹板抗拉强度等。

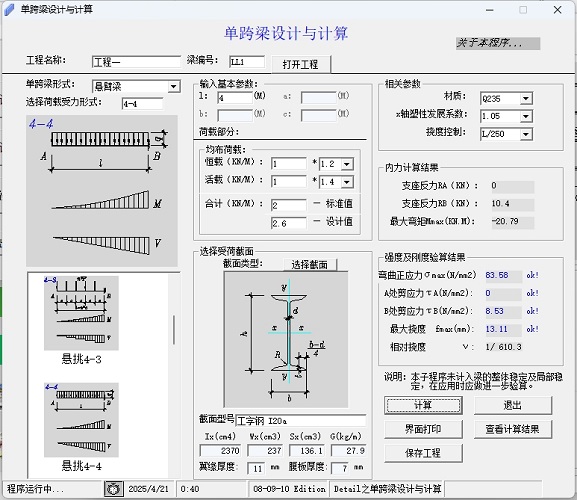

单跨梁设计模块：用于单跨梁的设计计算，梁端的支承形式可以为简支、固定、悬挑，单跨梁截面为常用形式：H型钢、工字钢、槽钢、矩形管等。荷载作用形式：集中力、均布力。根据以上条件，大约可以用于计算50多种单跨梁情形。
包括：简支梁设计验算、截面特性、拼接节点设计、单跨梁设计与计算、柱脚锚栓设计、独立基础设计、双向插入法求值。
